8层框架结构办公楼,土木工程建筑结构毕业设计,长59.4米,宽15.6米,面积7300平方米

土木工程建筑设计说明书

建筑长59.4m,宽15.6m.一榀框架层高3.6m,柱距3.6m,3跨,跨度6.6m,2.4m,6.6m;
一层:门厅9.9m*14.4m*1间,会议室13.8m*14.4m*1间,卫生间3.6m*6m*2间,楼梯间3m*6m*2间,安保室3m*6m*1间,值班室3m*6m*1间,办公室3m*6m*8间,活动室7.2m*6m*1间;
二至七层层:会议室13.8m*14.4m*1间,卫生间3.6m*6m*2间,楼梯间3m*6m*2间,办公室3m*6m*10间,大办公室7.2m*6m*1间;

土木工程结构设计计算书

41043结构设计计算书-目录
摘 要 I
1. 工程概况 1
2. 截面尺寸及抗侧刚度计算 2
2.1 结构布置方案 2
2.2 材料选用 2
2.3 截面尺寸估算 2
2.3.1梁截面尺寸确定 2
2.3.2柱截面尺寸确定 3
2.3.3板厚度确定 4
2.4 结构计算简图确认 4
2.5 框架梁柱的线刚度计算 5
2.6 框架抗侧刚度计算 8
3. 荷载统计 10
3.1 恒载标准值 10
3.1.1楼面屋面做法 10
3.1.2 构件自重 11
3.1.3墙体自重 11
3.1.4女儿墙自重 12
3.2 活载雪荷载标准值 12
3.3 竖向荷载的计算 12
3.3.1恒载标准值计算 13
3.3.2活载标准值计算 17
4. 地震下框架内力计算 19
4.1 重力荷载代表值 19
4.2 结构整体抗侧刚度 21
4.3 自振周期 21
4.4 横向地震作用计算 22
4.5 地震作用变形验算 24
4.6 地震下框架内力计算 25
4.6.1反弯点的计算 25
4.6.2地震作用下框架柱剪力和弯矩计算 26
4.6.3地震作用下框架梁端弯矩计算 27
4.6.4地震作用下框架梁剪力和柱轴力计算 28
5. 风荷载下框架内力计算 32
5.1 风荷载集中力计算 32
5.2 风荷载作用变形验算 33
5.3 风荷载框架内力计算 34
5.3.1风荷载作用下框架柱剪力和弯矩计算 34
5.3.2风荷载作用下框架梁端弯矩计算 35
5.3.3风荷载作用下框架梁剪力和柱轴力计算 36
6. 竖向荷载作用下内力计算 40
6.1 一榀框架竖向恒载计算 40
6.1.1计算分配系数 40
6.1.2计算杆件固端弯矩 42
6.1.3计算杆端弯矩 43
6.1.4恒载作用下梁端剪力的计算 48
6.1.5恒载作用下柱剪力和轴力的计算 49
6.2 一榀框架竖向活载计算 54
6.2.1计算杆件固端弯矩 54
6.2.2计算杆端弯矩 54
6.2.3活载作用下梁端剪力的计算 59
6.2.4活载作用下柱剪力和轴力的计算 60
7. 内力组合 65
7.1 竖向荷载弯矩调幅 65
7.1.1恒载作用下的梁端弯矩调幅 66
7.1.2活载作用下的梁端弯矩调幅 67
7.2 梁控制截面的内力组合 68
7.3 柱控制截面内力组合 78
8. 截面设计 87
8.1 内力调整 87
8.1.1梁端内力调整 87
8.1.2柱端内力调整 88
8.2 梁截面设计 90
8.2.1梁正截面受弯计算 90
8.2.2梁斜截面受剪计算 94
8.3 柱截面设计 96
8.3.1框架柱正截面计算 96
8.3.2框架柱斜截面计算 113
9. 板截面设计 115
9.1 荷载计算 115
9.2 板的弯矩计算 115
9.3 板的配筋计算 116
10. 楼梯设计 118
10.1 梯板设计计算 118
10.2 平台板设计计算 119
10.3 平台梁设计计算 120
11. 基础设计 122
11.1 边柱独立基础设计 122
11.1.1边柱基础底面尺寸确定 122
11.1.2持力层承载力验算 122
11.1.3基础高度验算 123
11.1.4基础配筋计算 124
11.2 中柱独立基础设计 125
11.2.1中柱基础底面尺寸确定 125
11.2.2持力层承载力验算 126
11.2.3按静定梁计算基础内力 126
11.2.4基础高度验算 126
11.2.5基础配筋计算 127
12. 手算、PKPM电算的对比分析 129
结 论 135
致 谢 136
参 考 文 献 137

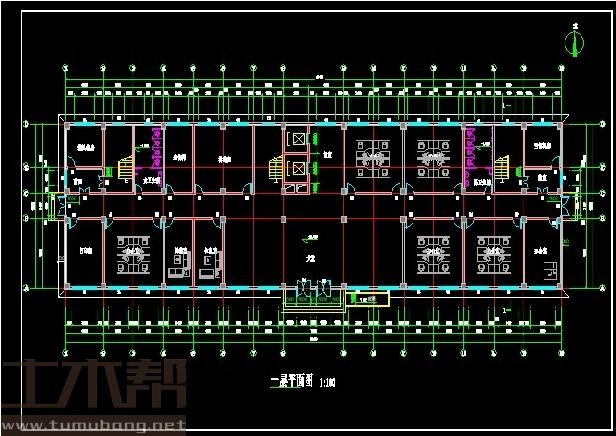

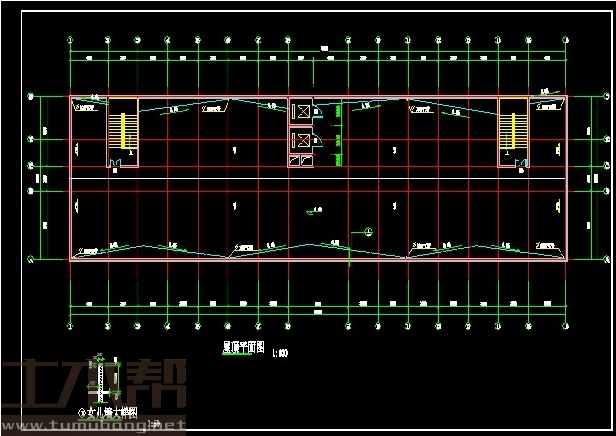

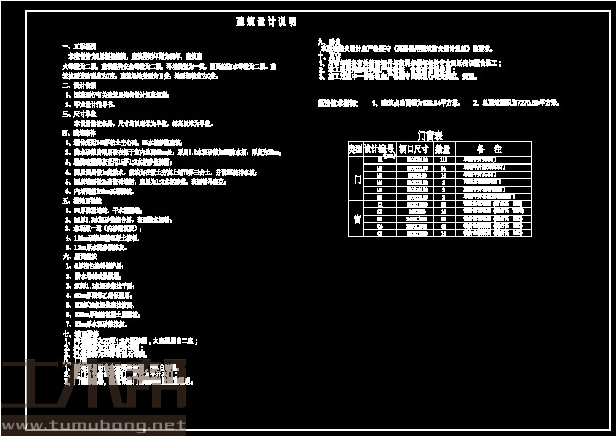

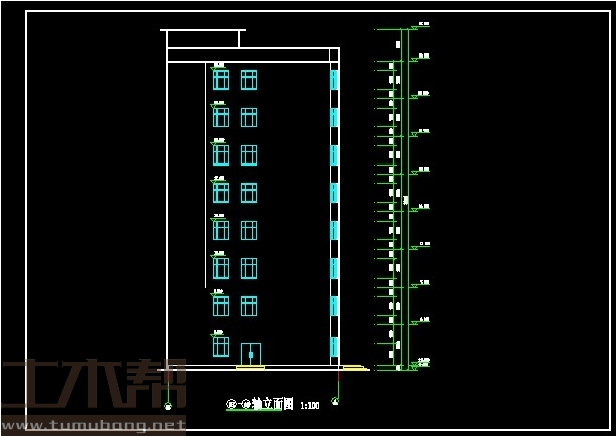

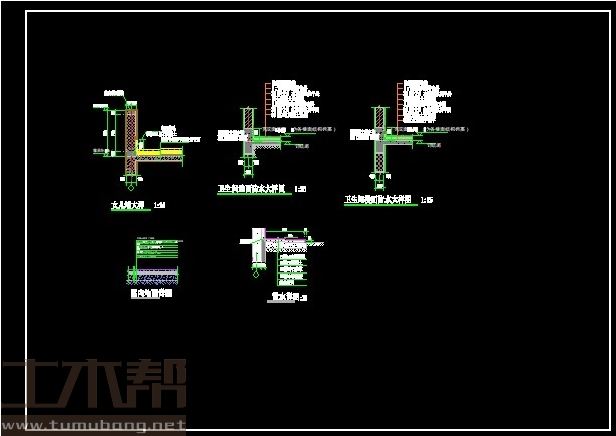

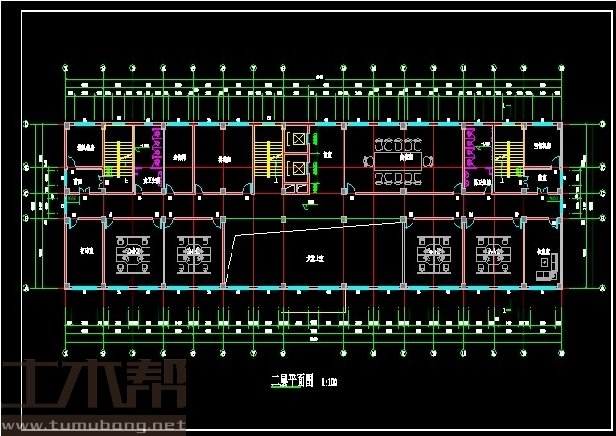

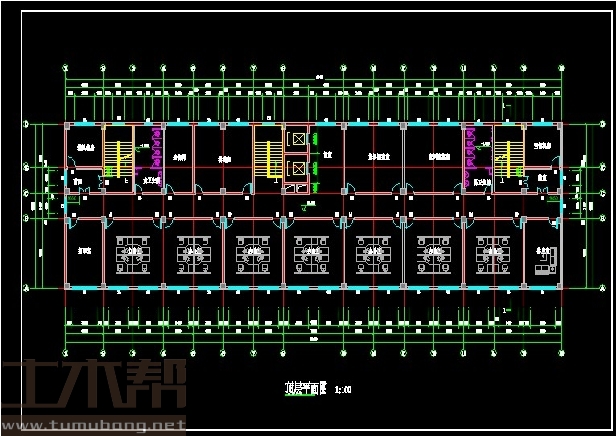

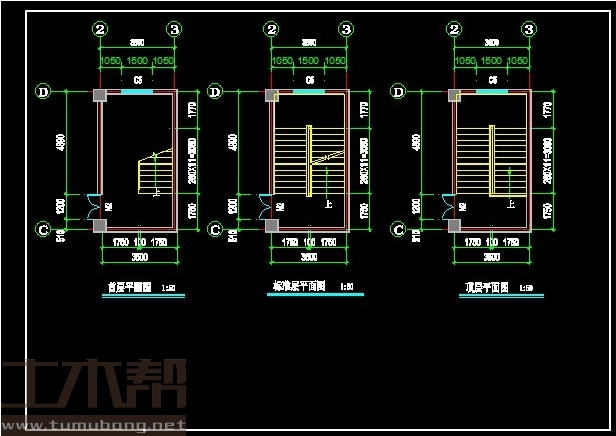

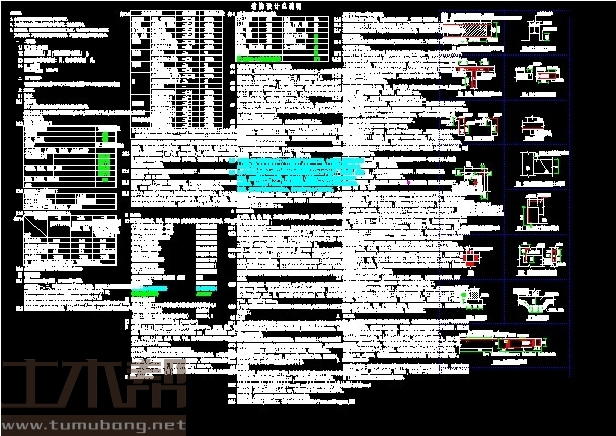

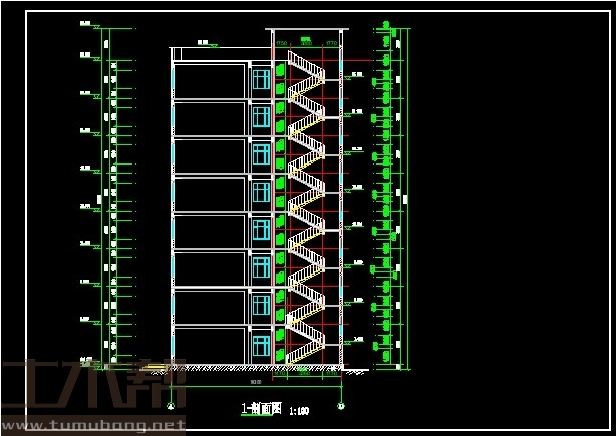

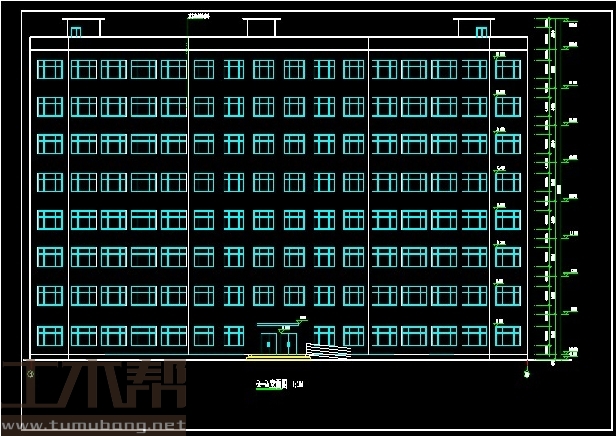

土木工程建筑设计施工图

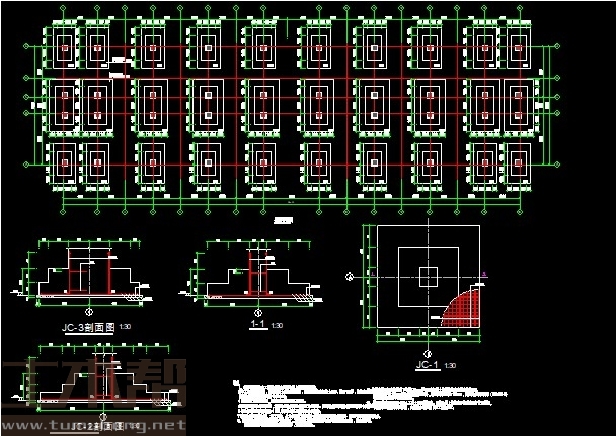

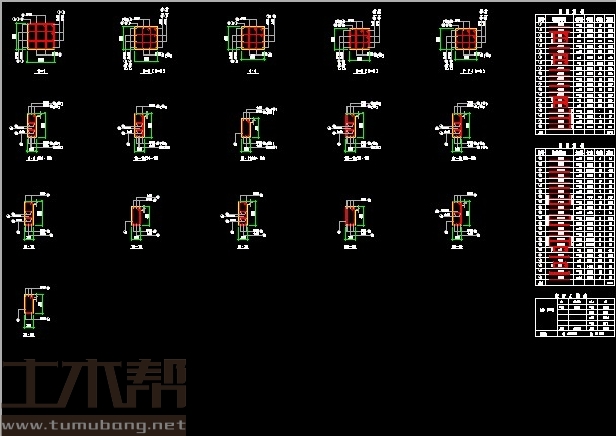

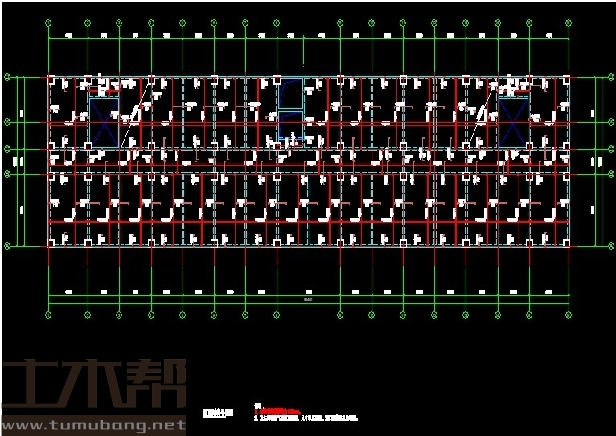

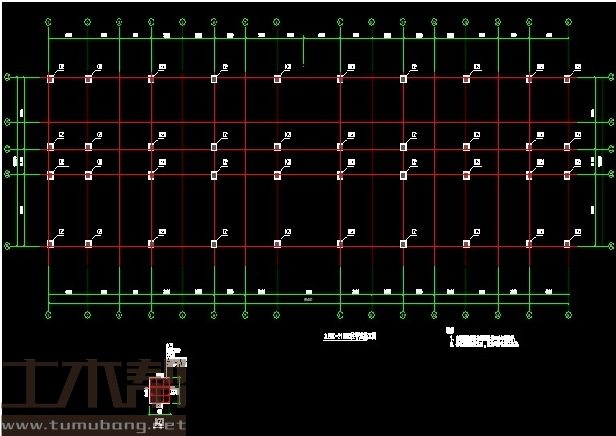

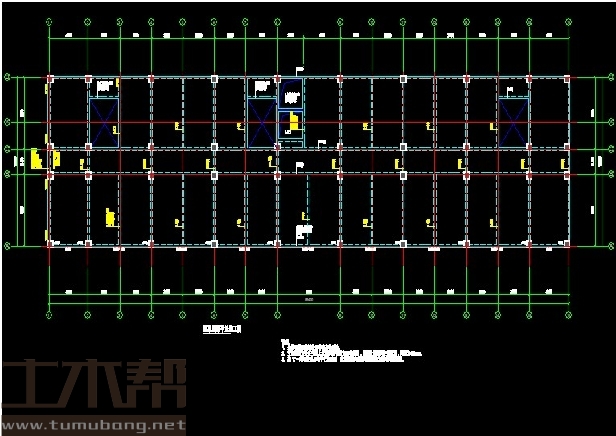

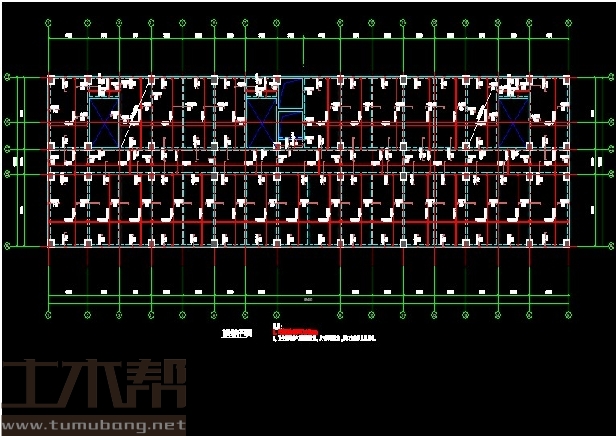

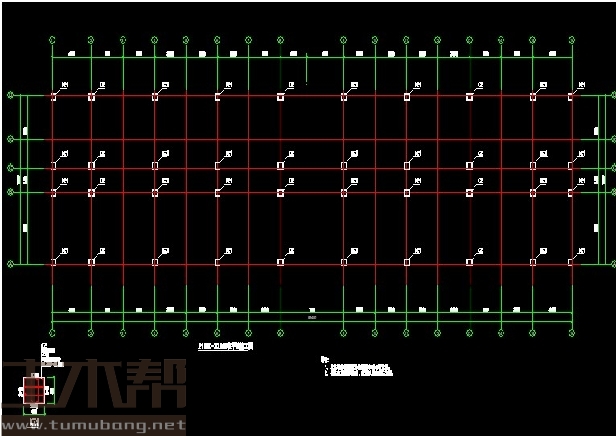

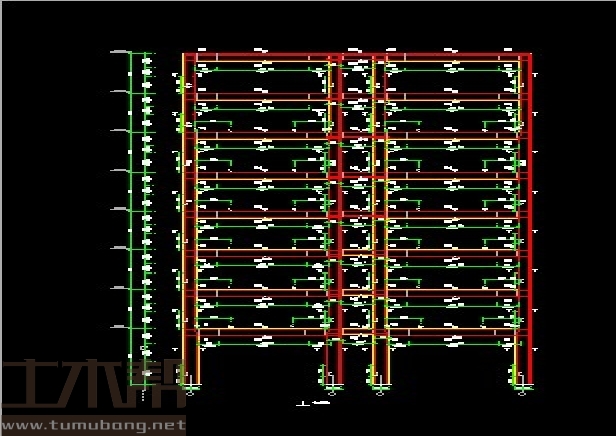

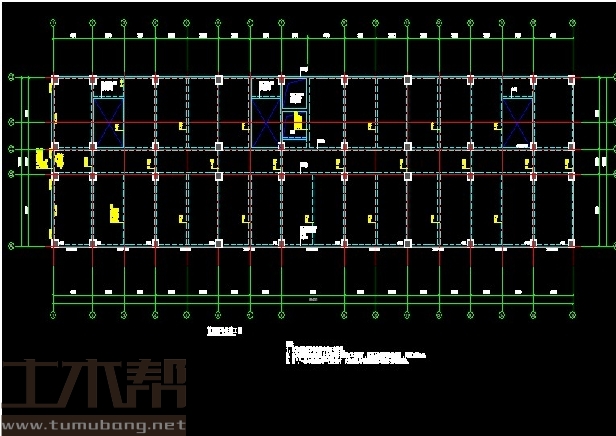

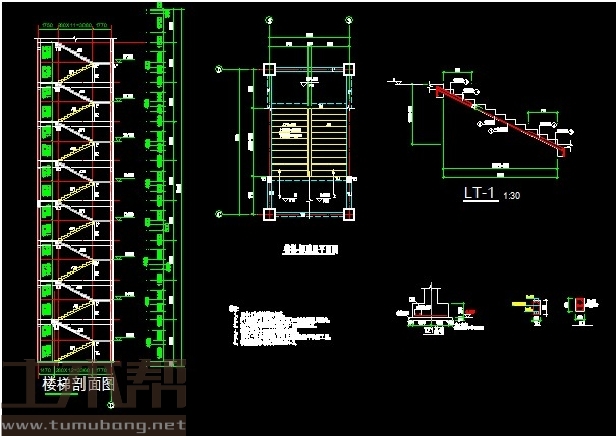

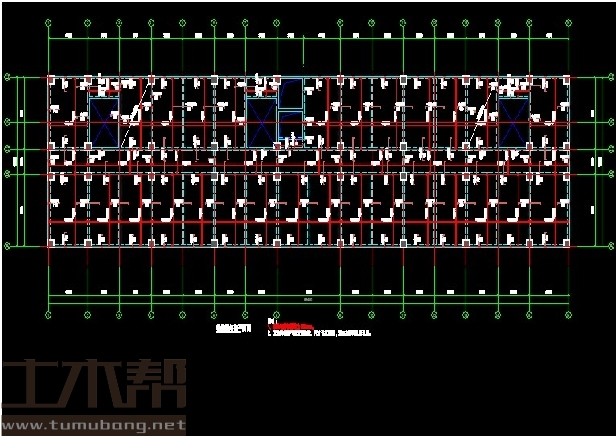

土木工程结构设计施工图
